首頁 - 產品中心 - 專用電涌保護器系列 - T2類 TNR-B/C/D系列電涌保護器

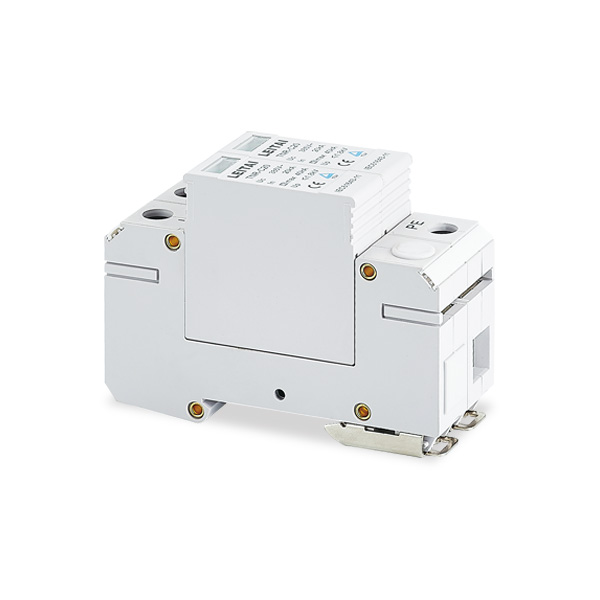

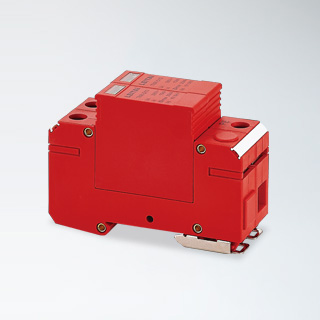

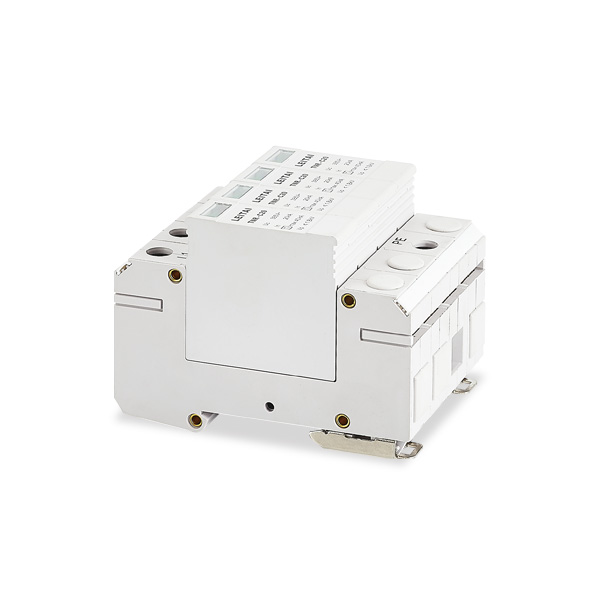

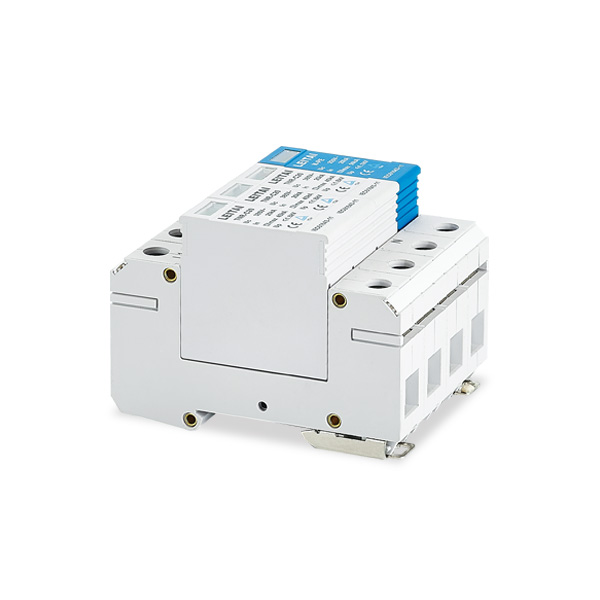

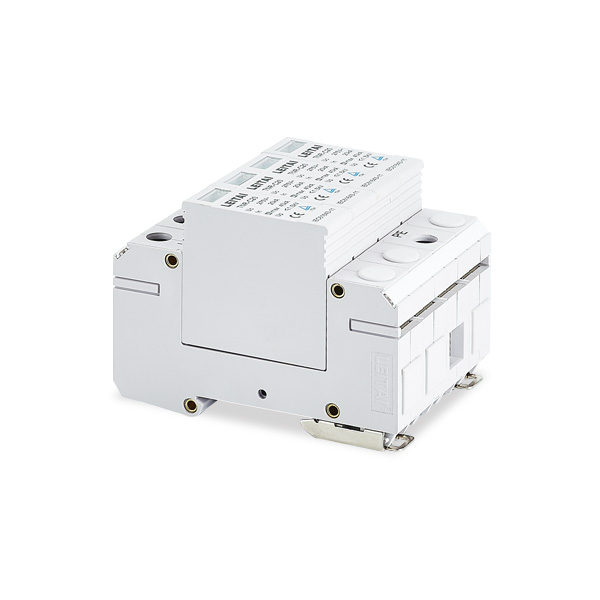

TNR-C20
應用范圍

TNR-B/C/D系列浪涌保護器一局GB18802.1-2011/IEC61643-1:2005設計生產,使用于交流47-63Hz的TT、IT、TN等供電系統,用于T2類保護,防止各類電子電氣設備受雷擊過電壓的損毀。

TNR-B,C型系列保護器多用于分配電箱及低壓開關柜分柜的雷電電涌保護。

TNR-D系列保護適用與電設備末端保護,可安裝在電子電氣設備處,樓層終端配電箱內,信息設備前。

安裝事項

一、失效脫離指示 當電涌保護器因劣化引起的過熱、擊穿時,失效脫離裝置能自動將其從電網脫離,同時給出紅色(窗口)信號(正常窗口顯示為綠色),這表明該保護器已失效需要馬上更換。

二、遙信警告裝置:

遙信觸點為一常開一閉干接點,當一個或多個模塊失效,干接點狀態翻轉。遙信觸點額定容量:250V/3(0.5)A。

產品特點

1、選用高效壓敏電阻,響應時間快;

2、適用于TT、IT、TN等供電系統,用于T2類保護;

3、帶遙信報警觸點,方便遠程監測保護器狀態;

4、標準35mm道軌安裝方式;

5、熱插拔式模塊設計。


技術數據
電氣參數 技術數據
最高持續運行電壓Uc(V~) 275/320/385/440
標稱放電電流(8/20us) 20
最大放電電流(8/20us) 40
保護水平Up(kV) <1.4/1.5/1.8/2.2
響應時間 <25
一般參數
外型尺寸(寬度X高度X深度)(mm) 72X90X65
接入導線截面積(mm2) ≥10
接入地線截面積(mm2) ≥16
SPD專用后備保護器(脫離器)limp(kA) 80
工作環境 -40~+70℃,相對濕度<(25℃以下)
遙信裝置 11.14常開;11.12常閉

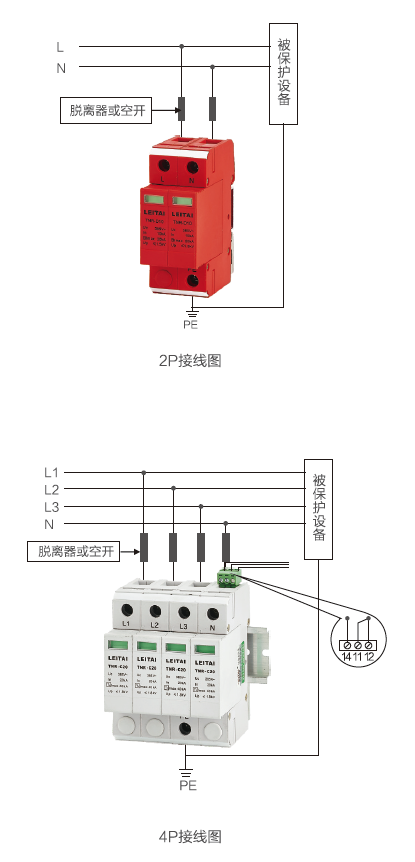

接線簡示圖

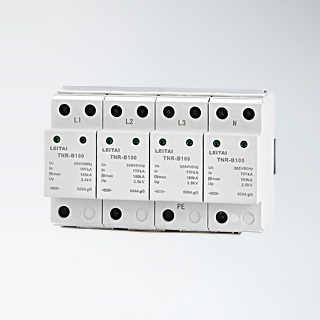

TNR-B100上個產品:TNR-B100 下個產品:TNR-D10TNR-D10
