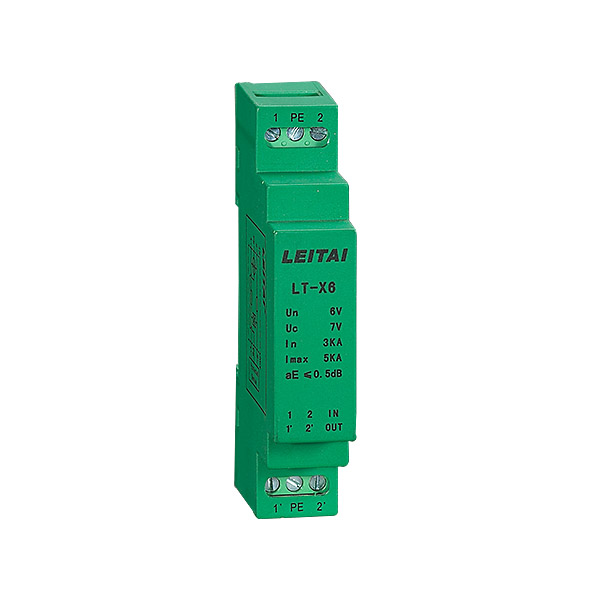

LT-X系列組合式信號防雷器

適用范圍

LT-X系列組合式信號防雷器依據GB18802.21及IEC61643:21設計生產，廣泛應用于數據測量、控制、調節等信號線路，用于防止雷擊浪涌等引起的瞬時過電壓對設備的危害。

產品特點

LT-X系列組合式防雷箱采用粗細兩級保護，前級轉移過電壓大部分能量泄放雷電流，后級對過電壓錯位，使過電壓低于電子設備的耐壓水平，產品采用插拔式設計，具備熱插拔功能，拔下防雷模塊式信號直通，插入防雷模塊時，信號通過防雷模塊傳輸，具備防雷能力，反應循序，性能穩定，無需維護。

LT-X系列產品，通過內部不同的電路組合，可以實現三種結構，以滿足不同場合的線路要求：

1. 雙回路電流環路

2. 雙回路電壓信號

3. 一路電壓信號加一路電流環路

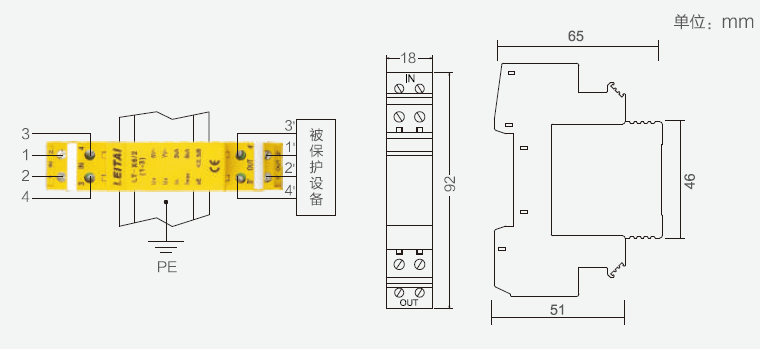

本產品串聯在設備信號回路中，采用35mm標準導軌安裝，多回路采用多個組合安裝。

輸入端1、2、3、4（IN）接信號通道，輸出端1’2’3’4’（OUT）接信號處理設備。

技術參數

參數/型號說明	組合式
	雙回路電流環路信號	雙回路電壓信號	一路電壓信號 一路電流環路信號
	LT-X6/2 LT-X12/2 LT-X24/2 LT-X48/2	LT-X6(1-3) 2 LT-X12(1-3)/2 LT-X24(1-6)/2 LT-X48(1-6)/2	LT-X6/1+1 LT-X12/X+1 LT-X24/1+1 LT-X48/1+1
額定工作電壓 Un(V-)	6,12,24,48
最高持續運行電壓 Uc（V-）	7.5,15,35,65
標稱放電電流 ln(kA)	5
響應時間	＜1ns
外殼防護等級	IP20
插入損耗	＜0.5dB
標稱電流	200mA
外形尺寸	90×18×65mm
外殼顏色	綠	黃	灰白
典型應用	0（4）-20mA等	溫度檢測等	測量變送器等
備注	訂貨時請附加說明組合方式及電壓等級
