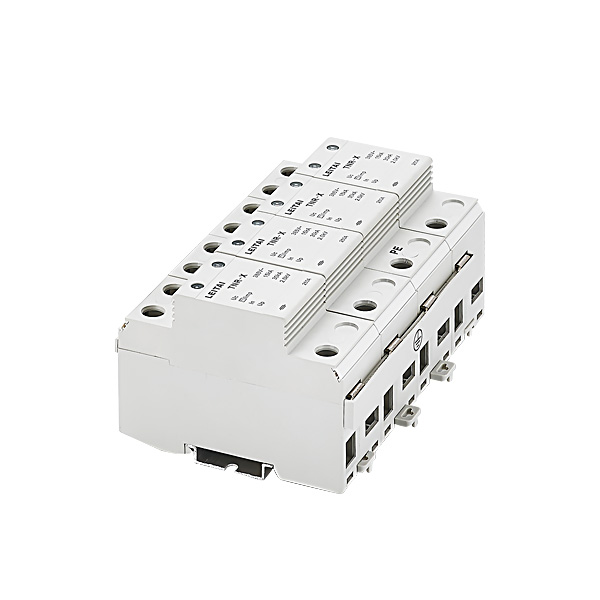

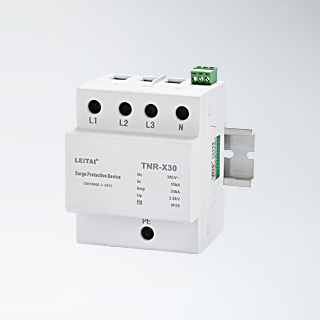

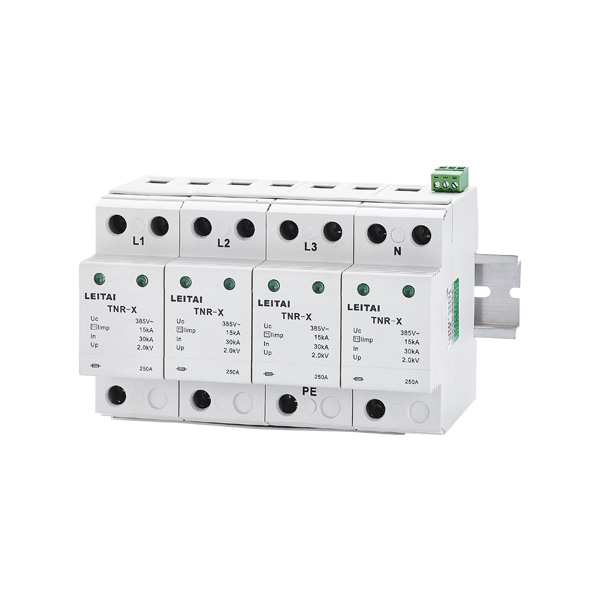

TNR-X

應用范圍

TNR-X系列電涌保護器適用于低壓主配柜、箱（JP柜）等，對易遭到雷擊過電壓的建筑物中各種電子電氣設備提供T1類保護，多用于主配系統，安裝在主配電系統動力柜全段，作為第一級保護。

國標GB5007-2010 4.2 4.8規定：在電源引入的總配電箱出應裝社I類試驗的電涌保護器。電涌保護器的電壓保護水平值應小于等于2.5kA，每一保護模式的沖擊電流值，當無法確定是，10/350us沖擊電流應取等于或大于12.5kA。

安裝事項

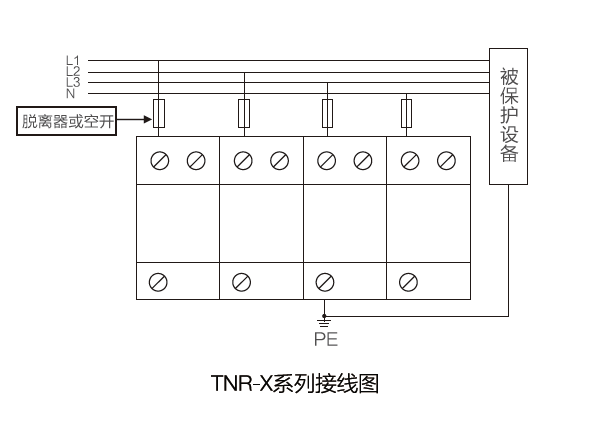

本產品并聯安裝在被保護設備前，前端安裝SSD專用后備保護器（脫扣器）起到雙重保護作用。本產品安裝道軌周圍如為可燃性材料，應與各部分保持10cm距離。

產品特點

1、選用高效壓敏電阻納米合金石墨材料，響應時間快；

2、適用于低壓配電系統中主配電柜、箱（JP柜）的T1類保護；

3、帶遙信報警觸點，方面遠程監測保護器裝態；

4、沖擊流量大，殘壓低；

5、標準35mm道軌安裝方式；

6、安裝方便，維護簡單。

技術數據

電氣參數	技術數據
最高持續運行電壓UC（V~）	320/385/440
標稱放電電流In（kA)	15
最大沖擊電流（10/350us）limp(kA)	15
保護水平Up（kA）	＜1.4/1.5/2.0
響應時間	＜25
保護類型	限壓型
一般參數
外型尺寸（寬度X高度X深度）（mm）	144X90X68
接入導線截面積（mm2）	16~35（多股銅芯線）
接入地線截面積（mm2）	≥16
SPD專用后備保護器（脫離器）limp（kA）	50
工作環境	-40~+70℃，相對濕度＜（25℃以下）
