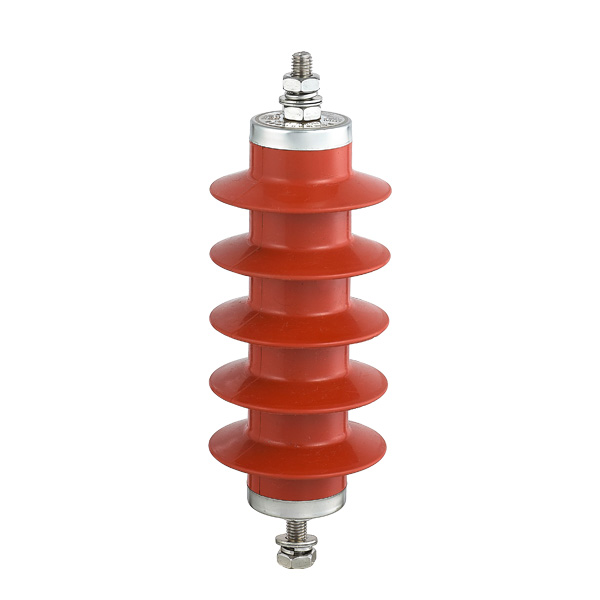

YH5WS-10KV氧化鋅避雷器

基本原理

氧化鋅避雷器是目前國際先進的過電壓保護器。由于其核心元件電阻片采用氧化鋅及多種金屬氧化物制作、與傳統碳化硅避雷器相比，大大改善了電阻片伏安特性，提高了電阻片的通能力，從而帶來避雷器特征的根本變化。
當避雷器在正常工作電壓下，流過避雷器的電流僅有微安級，當遭受過電壓時，避雷器優異的非線型伏安特性發揮作用，流過避雷器的電流瞬間增大到數千安培，避雷器處于導通狀態，釋放過電壓能量，從而有效地限制了過電壓對輸變電設備的侵害。

用途特點

氧化鋅避雷器用于保護交流電力系統的電氣設備免遭大氣過電壓和操作過電壓損壞。

使用條件

環境溫度不高于+40℃，不低于-40℃
海拔高度不超過1000（高原地區應在訂貨時注明）；
電源的頻率不小于48Hz，不超過60Hz；
長期施加在避雷器上的工頻電壓不超過避雷器持續運行電壓；
最大風速不超過35m/s；
地震烈度7度及以下地區；
污漬地區要注明。

技術性能

產品性能能符合GB 11032-2000、JB/T8952-2005、JB/T10497-2005、DL/T815-2002國家標準技術要求主要電氣性能。

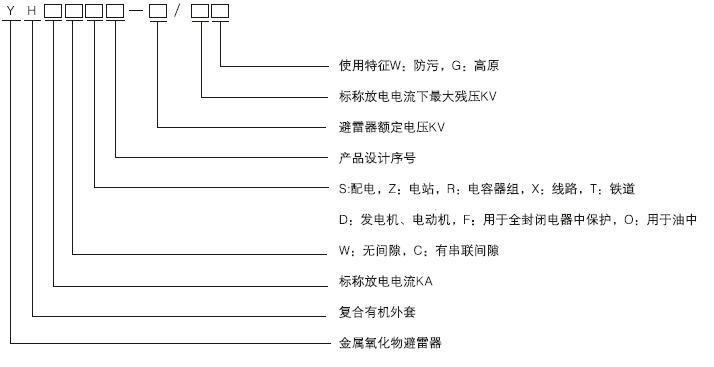

型號說明

技術參數

型號	額定電壓	系統標稱電壓	持續運行電壓	直流(U1mA)參考電壓	最大殘壓KV（峰值）			2000us 方波電流（峰值）	4/10us 沖擊電流（峰值）	0.75U1mA直流參考電壓下最大泄漏電流
型號	額定電壓	系統標稱電壓	持續運行電壓	直流(U1mA)參考電壓	陡波沖擊電流下	雷電沖擊電流下	操作沖擊電流下	2000us 方波電流（峰值）	4/10us 沖擊電流（峰值）	0.75U1mA直流參考電壓下最大泄漏電流
YH5WS-12.7/50	12.7	10	6.6	25	57.5	50	42.5	75	40	50
YH5WS-16.5/50	16.5	10	12.7	25	57.5	50	42.5
YH5WS-17/50 YH5W-17.5/50	17	10	13.6	25	57.5	50	42.5
YH5WS-17/50 YH5W-17.5/50	17.5	10	13.6	25	57.5	50	12.5
